Sesión 06: Operación de Bases de Datos Espaciales – Consulta y Análisis Básico
Lectura
El manejo de Bases de Datos Espaciales es probablemente uno de los servicios más solicitados (después de la geo-referencia y edición espacial) en el mercado se servicios geomáticos. Sin embargo, el diseño, construcción y operación de BDE tiene desgraciadamente bastantes limitaciones a nivel nacional. El problema no reside en los datos ni en la calidad de los mismos, mas bien es una limitante conceptual de qué semántica contiene un BDE y cómo explotarla. Desafortunadamente no es tampoco objetivo de este curso particular, profundizar en los conceptos sobre BDE’s (para ello, consultar la liga aquí), simplemente cubriremos los pasos para construir eficientemente BDE con información vectorial y la integración de capas raster en una BDE.
BDE Raster
La consulta de información geográfica se puede realizar tanto en información con estructura matricial, como también en datos con estructura vectorial. La siguiente actividad tiene como meta practicar la consulta con datos.
Consultando una Base de Datos
La recuperación y consulta de información es una actividad que los expertos en el área ofrecen capacitación a usuarios de información. Generalmente ambas actividades van ligadas en dos pasos: Primeramente se carga y despliega la información de interés sobre el área “de interés” (valga la redundancia) y seguido de esto se procede a seleccionar lugares que cumplen con cierta condición ofrecida al usuario. La selección de objetos puede ser al azar del usuario o mediante el uso de “filtros”. Generalmente todos los SIG’s tienen implementado el lenguaje de manipulación de datos SQL en algún modo, que permite realizar las consultas deseadas.
BDE Vector
Las BDE con estructura de información vectorial son operadas de manera similar que aquellas con estructura matricial.
Actividad #1
Analizaremos la consulta de datos vía estructuras vectoriales, en particular con el lenguaje SQL, de manera interpretativa.
· Inicia una nueva sesión en gvSIG y carga los archivos de clima y suelos del municipio de Texcoco, incluyendo la información agroclimática y geológica.
· Intenta desplegar información de clima y geología de manera simultánea.

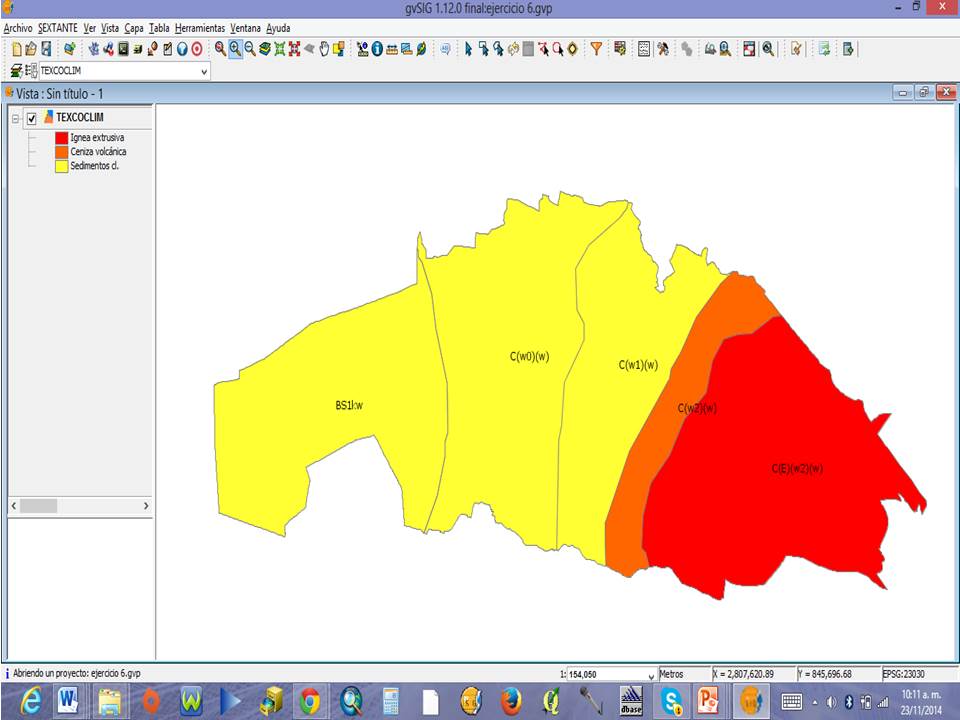

Se logró desplegar información deseada, apareciendo los dos atributos simultáneamente sin ningún problema.
· Intenta desplegar información de clima, temperatura y precipitación de manera simultánea.

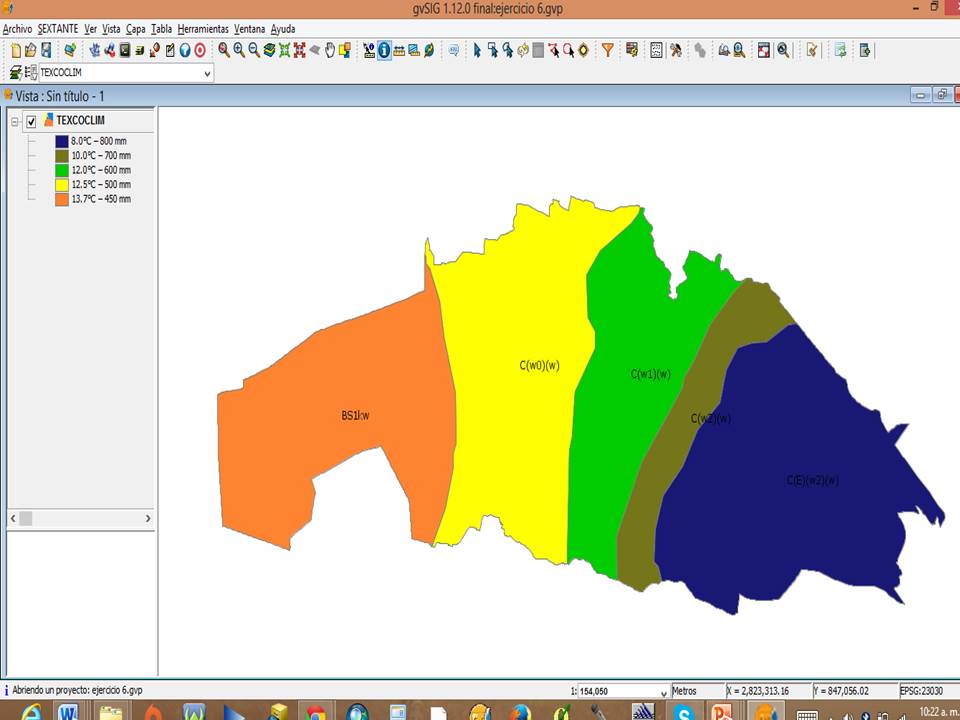

Para poder desplegar este tipo de información en una misma leyenda dos de los datos requeridos deben de presentar alguna relación, si no llega a existir la relación entre dos o más datos no se puede desplegar dos informaciones o más como lo fue en este caso.
· Si las zonas de recarga de acuífero se definirían como aquellas donde no existen sedimentos, muestra el área de veda de pozos por ser zona de recarga.
El área principal de veda es la zona de color amarillo, ero se puede incluir también la zona de color verde por la cercanía y por designarse como con permiso.
· Si las zonas aptas para una variedad de maíz de temporal requieren al menos 600 mm de lluvia y un número de heladas no mayor a siete por año, indica el área apta.

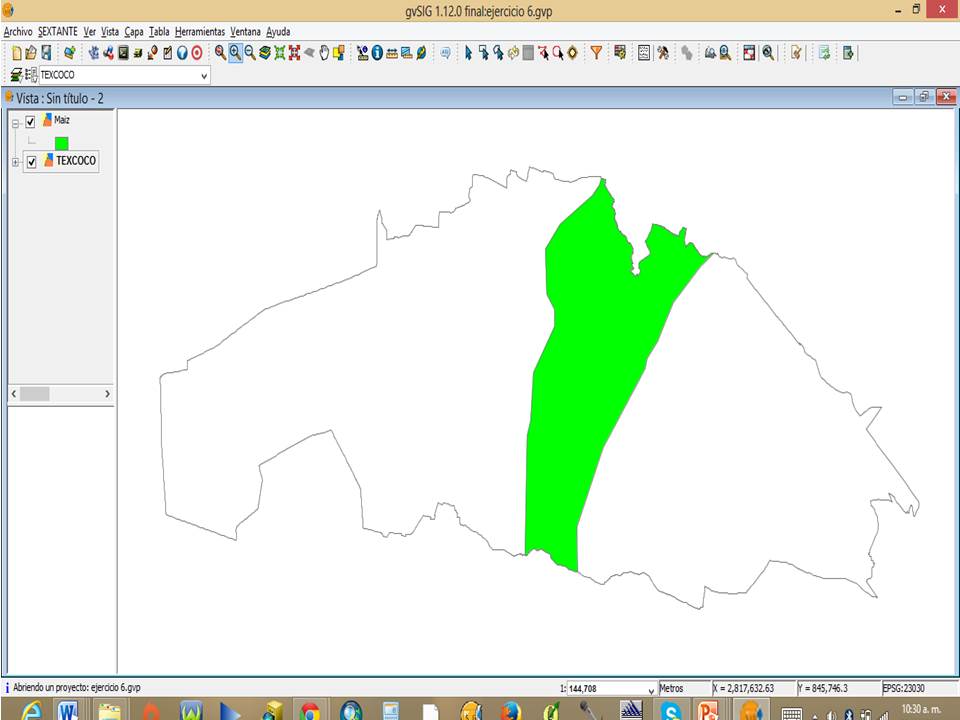

De acuerdo a los datos con los que se cuenta, como los mapas anteriores se puede deducir que el área apta para el cultivo del maíz es la de la zona iluminada de verde.
Actividad #2
- Cierra la vista actual en gvSIG y/o inicia una nueva, abriendo y desplegando la información de suelos. Procede a crear el diccionario correspondiente y transforma la tabla de atributos. El diccionario debe verse algo así:
Diccionario para la información de suelos.
________________________________________________________
|
Suex |
Sux# |
Suen |
Sun# |
Fase Quim Fase Fis |
|
|
Andosol Cambisol Feozem Litosol Regosol Solonchak Vertisol
|
1 2 3 4 5 6 7
|
cromico eutrico districo gleyico haplico molico pelico
|
1 2 3 4 5 6 7
|
||
|
Ausente 0 Ausente 0 Sódica 1 Dúrica 1 Lítica 2
|
|||||
|
Clase Text
|
|||||
|
Ausente 0 Media 2 Gruesa 1 Fina 3
|
La base transformada debe parecerse a lo siguiente:
|
UNISOL 1 2 3 4 5 6 7 |
NSD 2 3 3 2 2 3 0 |
SD#1 64 35 77 22 35 53 0 |
SD#2 66 22 71 16 64 40 0 |
SD#3 0 77 64 40 0 16 0 |
CTEX 3 2 3 2 2 1 0 |
FF 0 1 0 0 0 2 0 |
FQ 1 0 0 0 1 0 0 |
- Intenta desplegar la textura de suelos con la nueva versión.

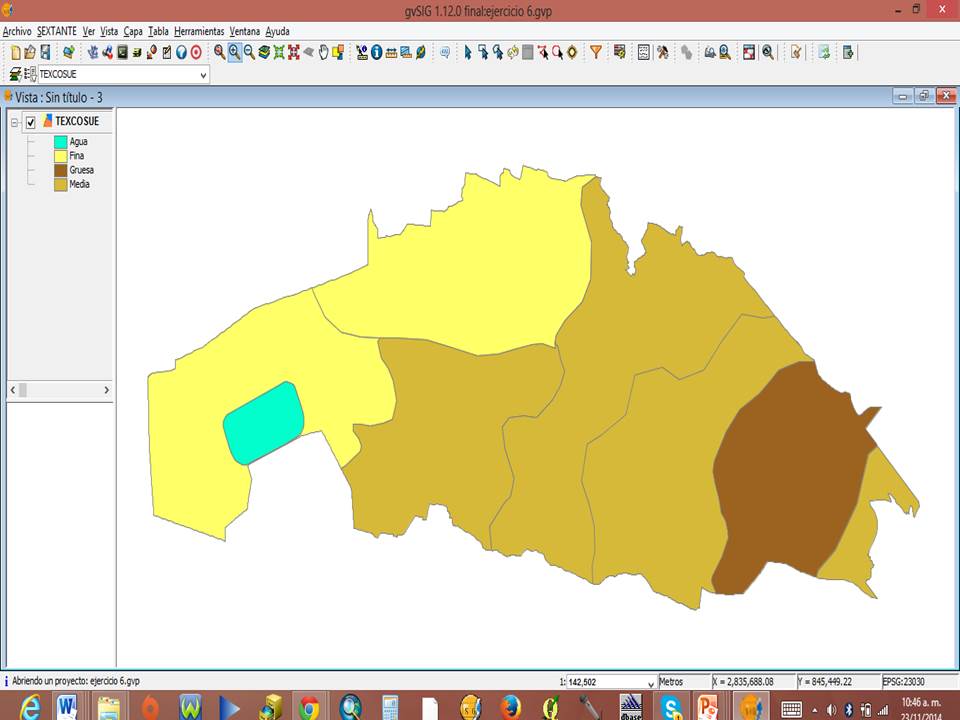

El despliegue de este mapa con la información requerida se obtuvo sin ningún problema.
- Si las áreas susceptibles de inundarse poseen suelos de texturas finas, muestra la ubicación de las mismas.

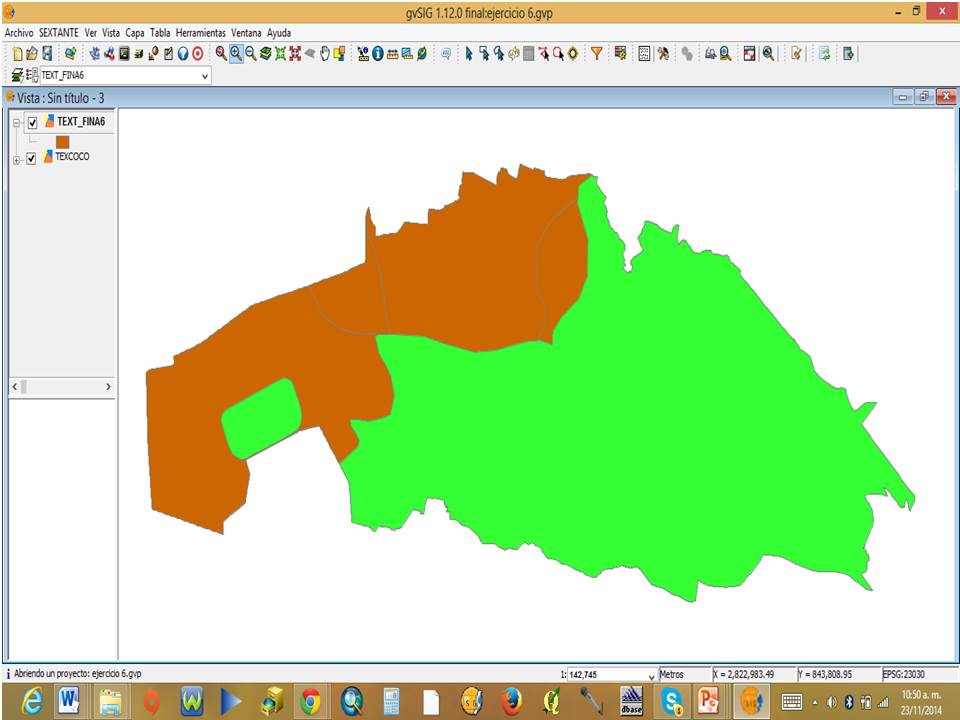

La zona suceptible de inundación se muetra en color púrpura. El Lago debiera salir en otro color, pero se dieron limitantes de tiempo.
- Intenta desplegar la distribución de suelos muy alcalinos y la “pureza” (homogeneidad) de áreas. Cierra la sesión de gvSIG; discute tus resultados con los demás compañeros.

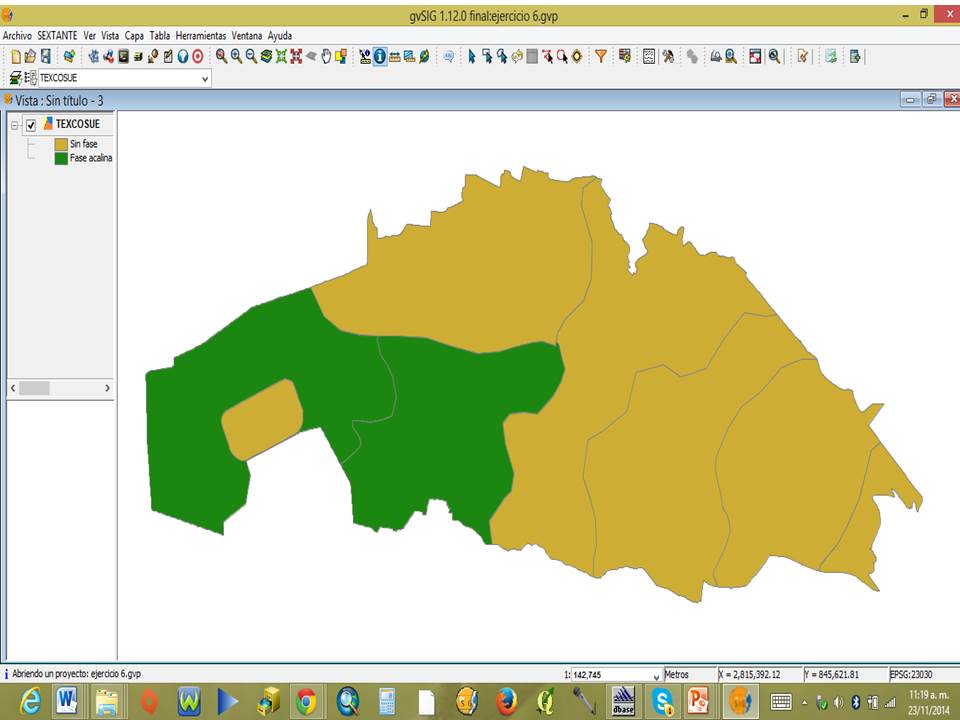

Se obtuvo el mapa deseado, pero con un pequeño problema en el caso del lago, ya que entro en una clasificación donde no formó parte pero que se llegó a designar dentro de una categoría.
Actividad #3
- Inicia una sesión en ILWIS e importa la cobertura de unidades edafo-climáticas. Transforma la tabla de atributos (generando una nueva y asociándola al vector) y realiza un JOIN con la siguiente información:
|
CLIM |
SUED#1 |
DPCV |
APTMAIZ |
APTCAL |
APTVACA |
APTCAB |
APTPINO |
APTTRU |
|
2 |
35 |
150 |
2 |
2 |
2 |
3 |
1 |
1 |
|
2 |
77 |
150 |
3 |
2 |
1 |
3 |
1 |
2 |
|
2 |
35 |
150 |
1 |
1 |
2 |
3 |
0 |
0 |
|
3 |
35 |
170 |
3 |
3 |
3 |
3 |
2 |
2 |
|
3 |
77 |
170 |
3 |
3 |
2 |
3 |
1 |
3 |
|
3 |
22 |
170 |
3 |
3 |
3 |
3 |
3 |
1 |
|
3 |
35 |
170 |
2 |
2 |
2 |
3 |
1 |
2 |
|
1 |
64 |
140 |
0 |
0 |
1 |
2 |
0 |
0 |
|
1 |
77 |
140 |
1 |
1 |
1 |
2 |
0 |
1 |
|
1 |
35 |
140 |
0 |
0 |
1 |
1 |
0 |
1 |
|
1 |
0 |
140 |
0 |
0 |
0 |
0 |
0 |
3 |
|
4 |
35 |
155 |
2 |
2 |
3 |
3 |
2 |
3 |
|
4 |
22 |
155 |
3 |
3 |
3 |
3 |
3 |
3 |
|
5 |
35 |
145 |
1 |
1 |
2 |
3 |
2 |
2 |
|
5 |
22 |
145 |
2 |
3 |
3 |
3 |
2 |
1 |
|
5 |
53 |
145 |
2 |
3 |
3 |
3 |
2 |
1 |
Nota: Las primeras dos columnas ya existen en la tabla original, solamente hay que transformarlas. Se presentan aquí solamente como referencia.
· Crea una nueva columna que indica el número de aptitudes con valor tres. Este es un parámetro que indica la presión que tiene la unidad para más de un uso. Crea otra multiplicando esta columna por 108 y dividiéndola entre la columna de área; observa cómo se pondera el índice.
· Crea otro índice de conflicto que sea igual a la suma de todas las aptitudes. Pondera con la superficie. Discute los cuatro nuevos parámetros con tus compañeros.
Con el primer índice se observa si existe la seguridad de algún uso cuando no se desconoce el resultado de una inversión; puesto que si el resultado indica una categoría bajo o media de la aptitud para algún uso, no existe la seguridad de realizar un cambio. El segundo índice es lo contrario, pues al existir un nivel bajo de presión el riesgo de inversión también será bajo, así que de acuerdo al nivel de aptitud que se llegue a presentar, se tomar decisiones importantes y observar si existen alternativas posibles.
· Un tercer índice es el conocido como “conflicto integral ponderado” que equivale al producto de los índices anteriores sin ponderar por superficie. Calcula este índice sin ponderar y ponderando con la superficie.
· Haz un mapa de cada índice ponderado con la superficie, determina las áreas de mayor presión, y discute los resultados con los demás compañeros.

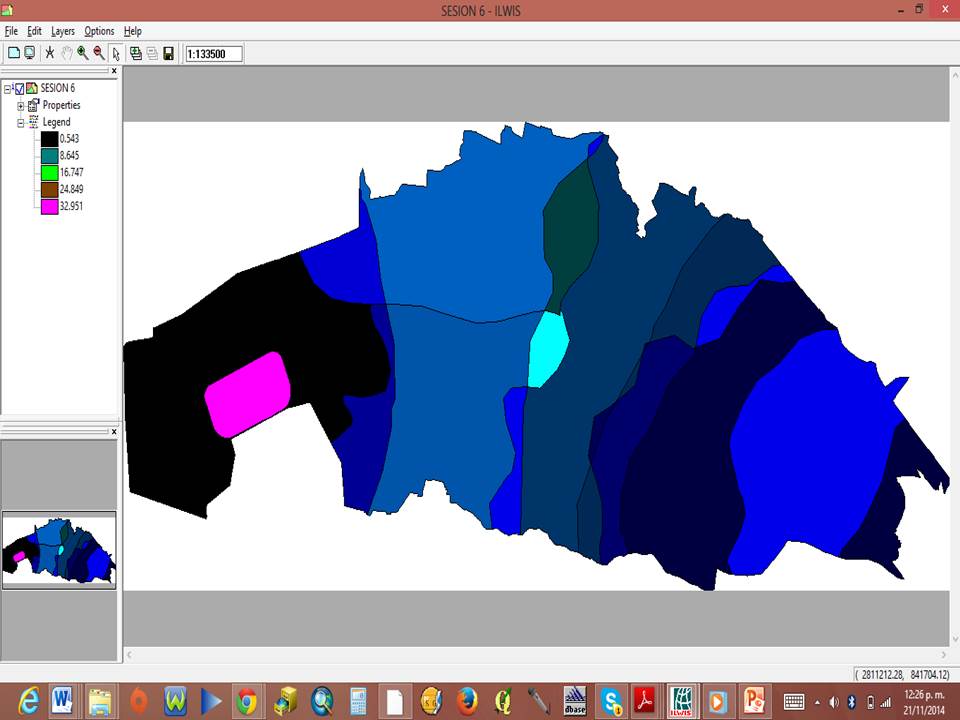

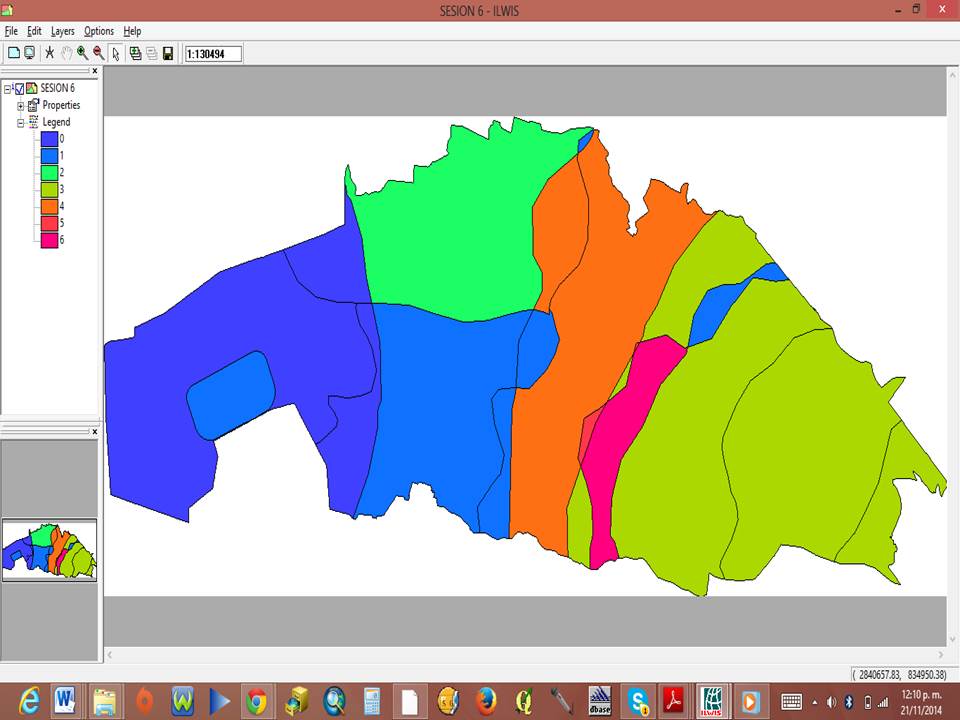

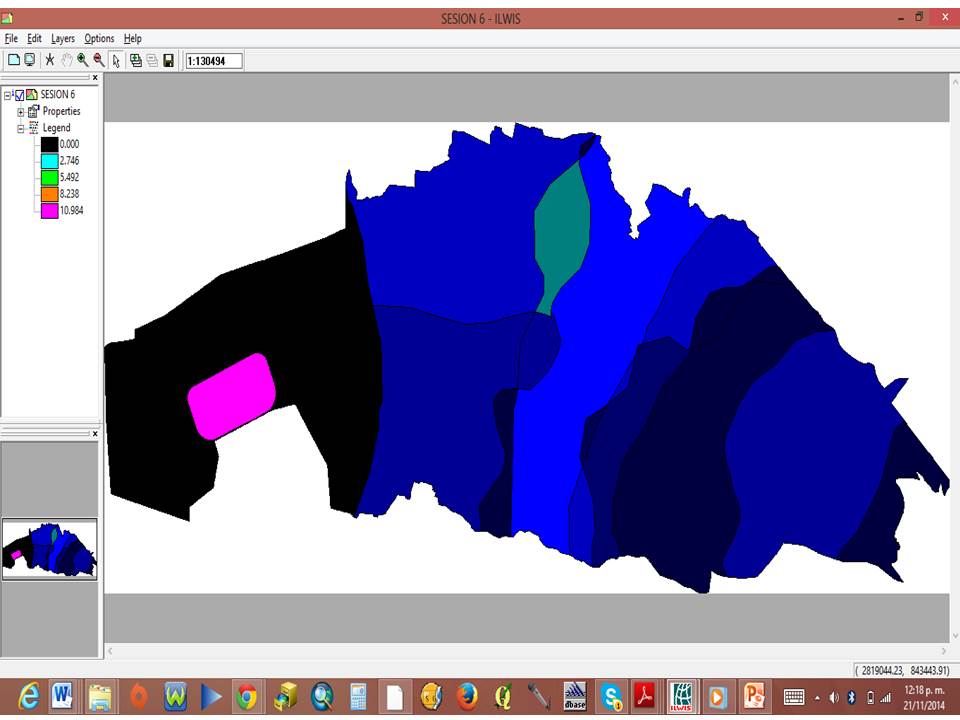

En estos mapas se observar al primer índice y su ponderación por superficie. Mostrando la zona periurbana localizada al oriente de Texcoco y con mayor presión. En el primer mapa se observa la zona agroforestal, el segundo mapa muestra al lago como área de alta presión. Para este caso ayuda no ponderar por superficie; ya que no existe presión alrededor del lago Nabor Carrillo.

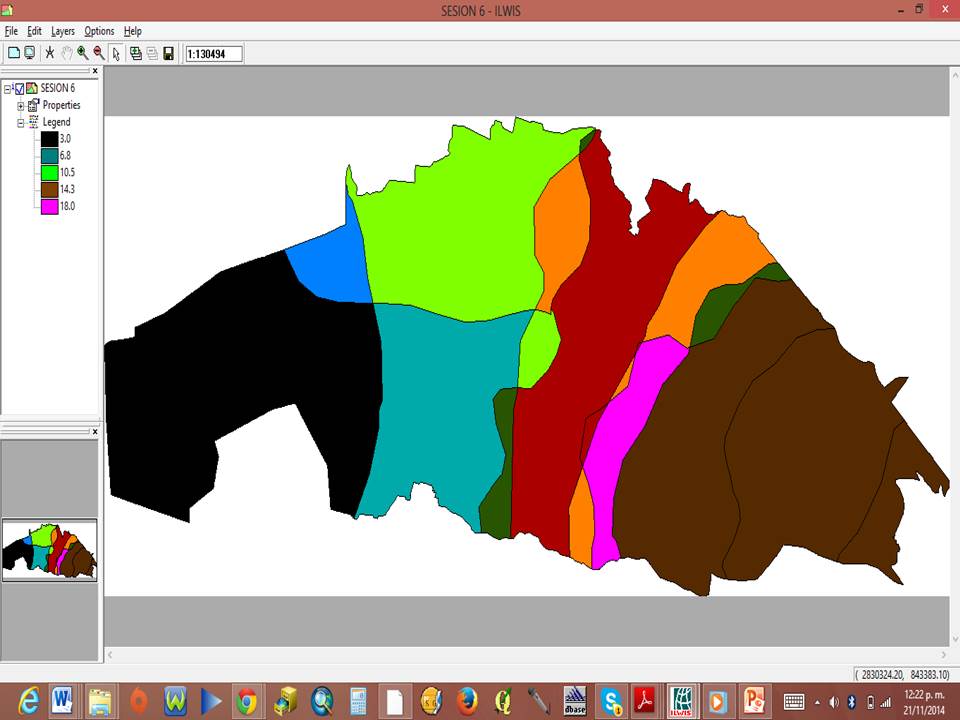

Estos mapas reflejan al índice de todos los niveles de aptitud de uso, a diferencia del primero que solo consideraba a las aptitudes máximas. Pero aun las zonas de mayor presión siguen siendo las del oriente de Texcoco, también al ponderar al ponderar por superficie sigue presentando el problema con el lago.

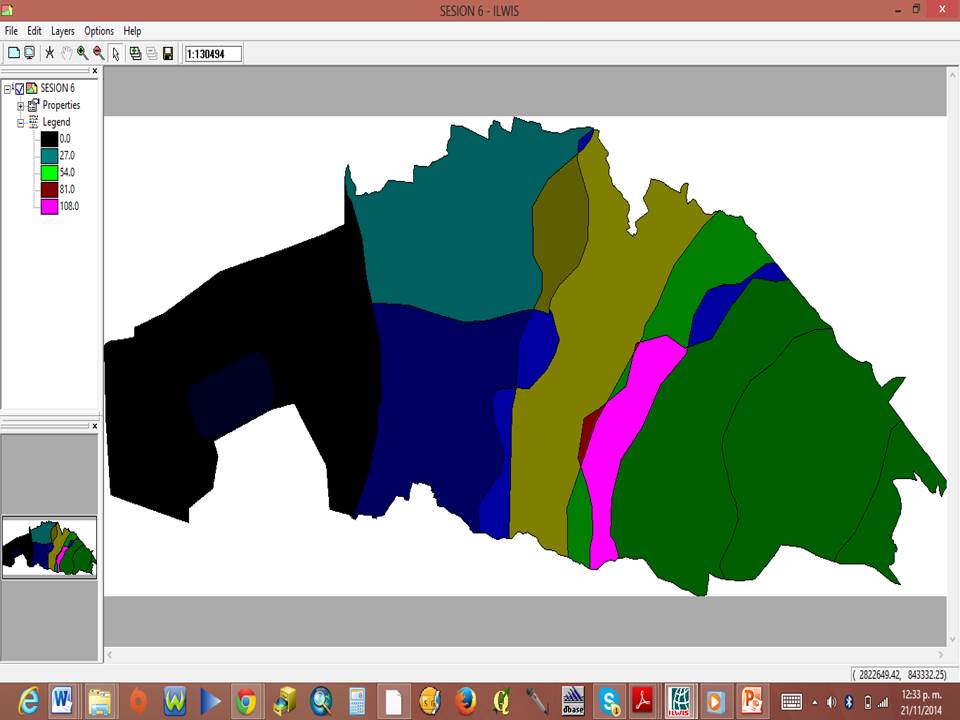

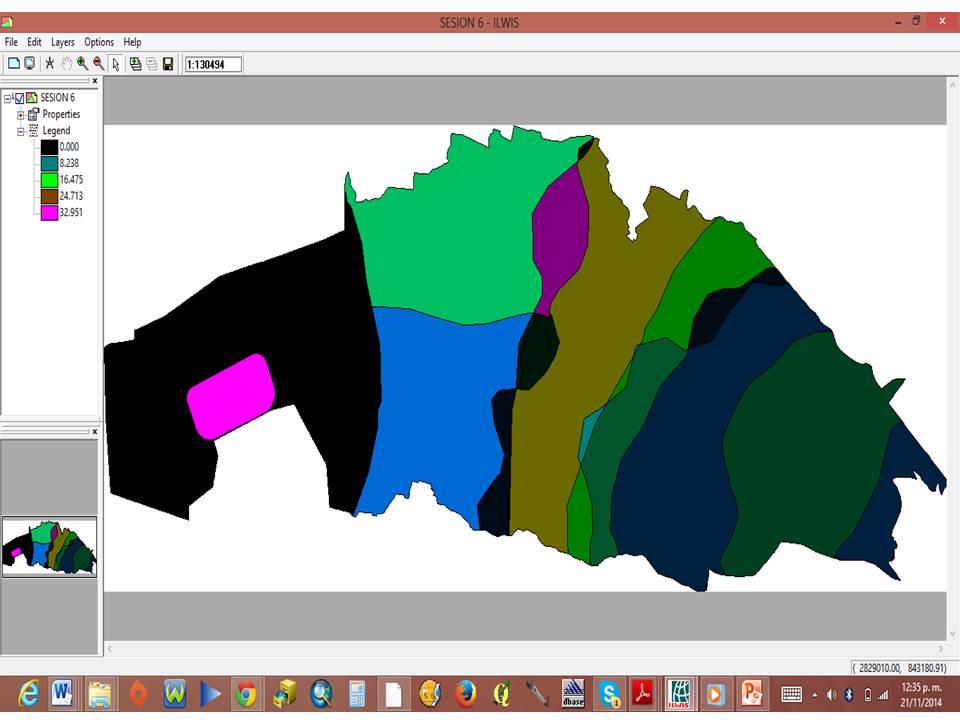

Estos últimos mapas son resultado de integrar a los criterios anteriores y formar un tercer índice. Muestran cambios en el municipio, pero las zonas de mayor presión siguen siendo las mismas. Y en cuanto a la ponderación sigue presentando el mismo problema, por lo que para este caso se podrían eliminar los mapas ponderados.
Con esto damos por concluida la sesión.
